Rør i rør

Alt du bør vite om rør-i-rør-systemer: Krav, montering og sikkerhet

Vurderer du å oppgradere vannrørene i boligen, eller planlegger du nytt bad? Rør-i-rør-systemet er i dag standarden i norske hjem for å sikre mot vannskader. Her forklarer vi hvordan systemet fungerer, hvilke krav TEK17 stiller, og hvordan en korrekt montering utføres.

Et rør-i-rør-system er utviklet for å oppfylle strenge funksjonskrav om utskiftbare vannrør og vannskadesikker vannføring. Ved å velge dette systemet investerer du i en løsning som beskytter boligens konstruksjon og forenkler fremtidig vedlikehold.

Hva er et rør-i-rør-system?

Kort fortalt består systemet av et indre vannrør (PEX) som ligger beskyttet inni et utvendig varerør. Dette skaper en "kanal" for vannet som gir to unike fordeler:

1. Lekkasjesikring: Skulle det indre røret begynne å lekke, vil varerøret fange opp vannet og lede det trygt til et fordelerskap med avløp. Vannet havner da i et rom med sluk i stedet for inne i veggen.
2. Utskiftbarhet: Siden innerrøret ligger løst, kan det trekkes ut og erstattes uten at man må rive vegger eller tak.

Lovkrav og forskrifter (TEK17 og Plan- og bygningsloven)

Ifølge TEK17 § 15.5 skal vanninstallasjoner prosjekteres slik at lekkasjer oppdages enkelt og ikke fører til skade på bygningen. For at et anlegg skal være godkjent, må følgende kriterier være oppfylt:

• Synliggjøring: Lekkasjer skal ledes til et sted der de oppdages raskt, for eksempel via et fordelerskap med siklerør til våtrom.
• Dokumentasjon: All oppføring og reparasjon er søknadspliktig og skal dokumenteres i samsvar med DOK (Forskrift om dokumentasjon av byggevarer).
• Utskiftbarhet: Innerrøret skal kunne skiftes uten inngrep i bygningsmassen. Dette krever riktig bøyeradius og at ingen avgreninger ligger skjult utenom i skap.

Guide til montering: Slik gjøres det riktig

En korrekt installasjon er avgjørende for at systemet skal fungere etter hensikten.

1. Fordelerskapet – hjernen i systemet

Fordelerskapet samler alle vannkursene på ett sted.

• Plassering: Skapet monteres vannrett og må være lett tilgjengelig (ikke bak fastmonterte maskiner).
• Tetthet: Det skal foretas en tetthetstest av skapbunnen (f.eks. med 20 mm vannstand) for å sikre at skapet er sprutsikkert.
• Drenering: Skapet skal ha en 'skapmuffe for drenering' som leder vannet til et rom med sluk.

2. Rørføring og geometri

For å sikre at rørene kan trekkes ut senere, er rørleggeren nøye med geometrien:

• Bøyeradius: Skal være minimum 5 ganger varerørets diameter. Vi bruker ofte bøyefixtur for nøyaktighet.
• Bølgemønster: Rørene legges ofte i et lett bølgemønster (ca. 60 cm bølgelengde) for å hindre støy fra vannslag og oppta krymp i PEX-røret.
• Klamring: Rørene festes per meter, og per 60 cm i stenderverk. Bruk av spikeravvisere er påbudt for å hindre at skruer eller spiker punkterer rørene senere. Ved veggboks og fordelerskapet, må det klamres tettere, avstanden bør da være 15 til 30 cm.
• Lengde på rør. Lengden på et rør skal ikke overstige 10 meter.

3. Montering av veggboks

Veggboksen er punktet der vannet kommer ut til kranen eller dusjen.

• Boksen monteres i kant med stenderverket.
• I våtsoner er det avgjørende at tetningsmembran benyttes og bakes inn i smøremembranen for å holde våtsonen 100% vanntett.
• Husk at PEX-røret må trykkes helt til bunns i kuplingen før det strammes (ca. 1 ½ omdreining med verktøy etter håndstramming).
• Følg monteringsanvisningen fra produsenten. Det finnes mange produsenter og alle har forskjellige patenter på hvordan man kobler og monterer deres system.

Kontroll og FDV-dokumentasjon

Før anlegget overleveres og veggene lukkes det utføres:

1. Trykktesting: Prøvetrykket skal ikke overstige det maksimalt tillatte trykket for tilkoblet utstyr. Dersom det er fare for frost, skal anlegget tømmes fullstendig for vann. Alternativt kan trykkprøving utføres med luft. Ved bruk av luft skal prøvetrykket ikke overstige 10 % av det trykket som benyttes ved trykkprøving med vann. (maks 0,5 bar overtrykk).
2. Merking: Alle kurser merkes med egne tags i fordelerskapet slik at du vet hvilken ventil som går til hvilken kran.
3. FDV-mappe: Du mottar bilder, tegninger og sjekklister som bekrefter at installasjonen er utført iht. monteringsanvisning og lovkrav.

Oppsummering: Hvorfor velge rør-i-rør?

Utover sikkerheten mot vannskader, gir rør-i-rør-systemet deg en tryggere bolighverdag og ofte lavere forsikringspremie. Skulle et uhell skje, er skadepotensialet minimalt og reparasjonen enkel.

Om rør ligger i yttervegg eller andre plasser det er fare for frost kan det fryse. Les mer her hvordan man tiner frosne rør i rør med en støvsuger.

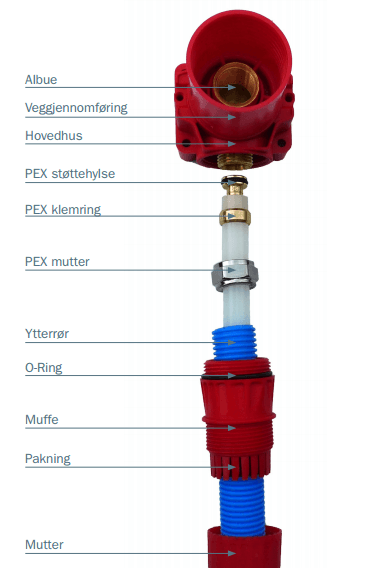

Montasje av veggboks

1. Monter veggboksen på flatt underlag. For korrekt avstand kan mellomstykke benyttes.

2. Ved bruk av to bokser for dusj, bad eller servantarmatur benyttes mellomstykke  for riktig CC på 150mm eller 100mm.

3. Veggboksen monteres slik at hovedhus er i kant med stenderverk.

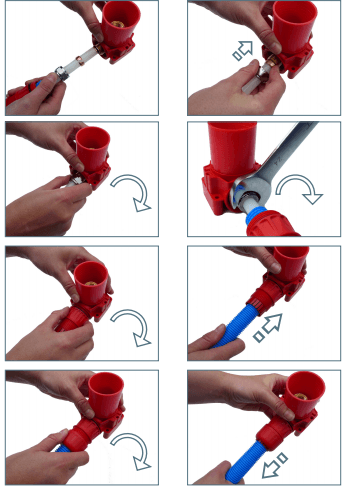

4. Skru løs muffe for varerør og tre på varerøret. Trekk så varerøret tilbake for å påse at pakningen ligger på plass. NB! Pass på at støttehylsen og PEX røret er trykket til bunn av kuplingen.

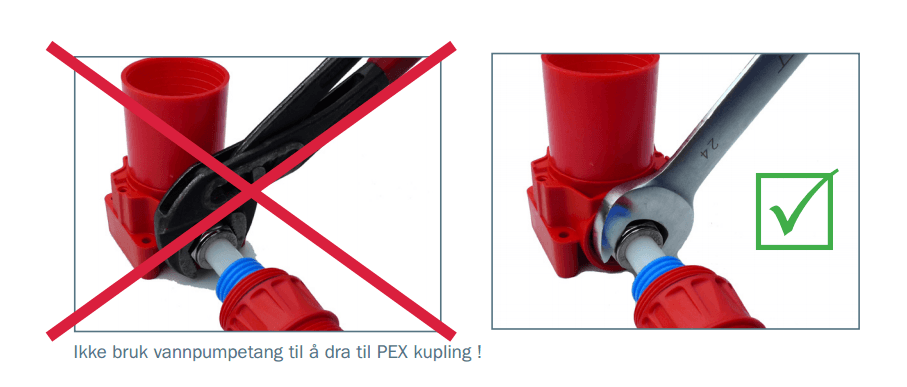

5. Fest PEX-røret til veggboksen med pex-kupling (12 eller 15 mm) PEX-kupling trekkes føst til for hånd, deretter 1 ½ omdreining med verktøy.

6. Påse at varerøret ikke deformeres.

7. Skru til muffe for varerør til veggboks for hånd.

8. Ved rehabiliteringsanlegg hvor veggjennomføring åpnes, må veggjennomføringen trekkes til med nøkkel ved montering.

9. I våtsone skal tettningsmembran alltid benyttes. For å ivareta krav iht. NT VVS 129 skal tettningsmembran benyttes. Denne bakes inn med smøremembran.

10. Før montering av armaturanslutning monteres veggflens med pakning i veggjennomføringen.

11.Velg passende armaturanslutning, for eksempel vinkel stengekran.

12.Det er rasjonelt å koble veggboks først, deretter fordeler.

Montasje av  fordelerskap

Skapet har låsbar dør og er for innfelling i vegg eller for utenopliggende montering

1. Skapet monteres vannrett, i riktig dybde og med den bredeste frontrammen ned for tetthetstesting ned.

2. Skapet festes med medfølgende skruer i stenderverk. Husk å benytte vedlagt nylon pakning for å oppnå tetthet.

3.  Begynn med bakerste rekke for å forenkle montasjen.

4. For 34/43 varerør benyttes gummimuffe (NRF nr.: 511 63 58) i hullene ytterst i skapet. For 43 mm varerør, kappes muffen i rillen i midten.

5. Trekk varerøret igjennom skapmuffene. I bunnen trekkes varerørene over frontrammen. I toppen trekkes varerøret igjennom muffen. (Se tegning)

6. For drenering, brukes ’Skapmuffe for drenering’. Avsluttvarerøret flush med back nut. For en pen avslutning av dreneringsrøret motrommet benyttes ’Dreneringsavslutning’

7. Ved bruk av hullene i siden av skapet må det benyttes pakninger tilpasset hullet.

8. Utforingsramme til skap brukes ved ekstra tykke vegger eller for innbygging, leveres separat som eget vare nummer.

9. Fordeleren festes med braketter med gummiforing. Pex røret kobles tilfordeler med pexkupling tilpasset rørets dimensjon. Denne kuplingen skal dras til for hånd, for så å strammes inntil 1 ½ omdreining med fastnøkkel.

10. Det skal foretas en trykktesting med 50 % over høyeste forekommende stedlig trykk, maks 9 bar .Trykkprøving bør fortaes i så begrensede soner som mulig for å unngå vannskade. Maksimalt en bo enhet, et opplegg, et kjellerstrekk etc.

11. Det skal foretaes tetthetstesting av bunn av skapet med f.eks. 20 mm vannstand. Påse at alle plastpluggene sitter på plass. NB! De hvite pluggene skal monteres fra innsiden av skapet!

12. 2 stk. plexi plater monteres mellom fordeler og skapdør for å forhindre eventuell sprut ut gjennom dør.
