Bøyeprosess 90 og 45 grader grader – trinnvis veiledning
Mål:
Å utføre en korrekt 90°-bøy med riktig lengde og vinkel ved bruk av bøyetang.
Fremgangsmåte:
- Oppmåling

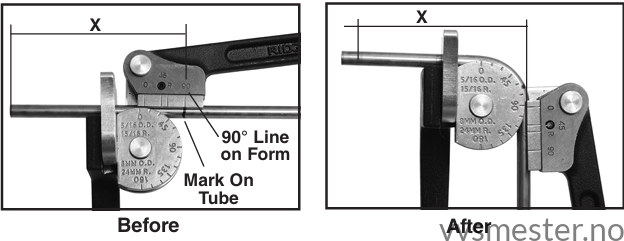

Mål avstanden fra rørenden til senterlinjen der røret skal være etter bøy.
Marker punktet tydelig på røret. - Innsetting i bøyetang
Før røret inn i bøyetangen fra høyre side.
Pass på at kroken på tangen griper rundt den delen av røret som er målt opp - Plassering av rørmerke
Rørmerket skal ligge nøyaktig rett over 90°-merket på høyre arm av bøyetangen. - Kontroll av nullpunkt
Sjekk at 0-merket på armen flukter med 0-merket på bøyehodet før du begynner å bøye - Utføring av bøy
Press håndtakene sammen til 0-merket på armen står over 90°-merket på bøyehodet - Finjustering
Det kan være hensiktsmessig å bøye litt forbi ønsket vinkel. Når røret tas ut av tangen, kan bøyen justeres tilbake til korrekt vinkel. - Kontroll
Kontroller til slutt både vinkel og mål for å sikre at bøyen er korrekt utført.
Retur (spring back)
Alle rør vil fjære litt tilbake etter bøying. Hvor mye røret fjærer avhenger av materialegenskapene. For å oppnå ønsket vinkel, er det derfor nødvendig å bøye røret litt forbi den planlagte vinkelen for å kompensere for returen.
Å vite hvordan man bøyer kobberrør med bøyetang på riktig måte er en viktig ferdighet for både rørleggere og gjør‑det‑selv‑entusiaster. Riktig bøying gir et penere resultat, bedre gjennomstrømning og reduserer behovet for skjøter og fittings. Feil teknikk kan derimot føre til knekk, deformasjon eller svekket rør.
I denne guiden viser vi trinn for trinn hvordan du bøyer kobberrør med bøyetang, med fokus på presisjon, riktig oppmerking og korrekt bruk av verktøy. Du lærer hvilke forberedelser som er viktige, hvordan du unngår vanlige feil, og hvordan du oppnår nøyaktige vinkler – enten du skal lage en enkel 90°‑bøy eller mer avanserte forskyvninger. Guiden er laget for praktisk bruk og gir deg trygghet til å utføre jobben riktig første gang.
Dobbelt 45° forskyvnings bøy
En dobbel 45°-bøy bruker du når et rør må flyttes litt til siden for å treffe riktig plass. I stedet for å lage én skarp bøy, lager du to like bøyer på 45 grader. Da flytter røret seg sidelengs, samtidig som det fortsetter i samme retning videre. Dette er en ryddig og praktisk måte å justere plasseringen på røret når du trenger å komme rundt noe eller treffe et bestemt punkt mer nøyaktig.
Metoden gir et pent resultat og er mye brukt fordi den er enkel å forstå når du først lærer prinsippet. For at bøyinga skal bli riktig, er det viktig å måle nøye, merke røret riktig og passe på at begge bøyene blir like. Blir målene feil eller vinklene ulike, vil røret ikke havne der du ønsker. Tar du deg god tid med oppmåling og merking, blir det mye lettere å få et godt og nøyaktig resultat.
Når du bøyer rør med to like bøyer for å få en forskyvning, bruker du en enkel faktor ut fra hvor mange grader du bøyer. Denne faktoren forteller hvor langt det skal være mellom merkene på røret for å få ønsket forskyvning.
Slik er faktorene:
-
90 graders bøy ganges med 0
-
45 graders bøy ganges med 1,41
-
30 graders bøy ganges med 2
-
15 graders bøy ganges med 3,85
Dette betyr at jo mindre vinkel du bøyer, jo lengre må det være mellom merkene på røret.
Skal du for eksempel flytte røret 10 cm til siden med to 45 graders bøyer, må du gange den ønskede forskyvningen med 1,41:
10 cm × 1,41 = 14,1 cm
Da blir svaret at det skal være 14,1 cm mellom merkene på røret. Det er denne avstanden du må måle opp og merke før du begynner å bøye.
På denne måten får du riktig forskyvning og røret havner akkurat der du vil ha det.
For å sikre et presist resultat og unngå feilmarginer ved rørbehandling, er det avgjørende at røret plasseres nøyaktig i verktøyet før selve bøyeprosessen starter.
Klargjøring og innføring: Hold bøyetangen slik at formstykket (den graderte delen) vender mot deg. Før kobberrøret forsiktig inn i tangen fra høyre side. Pass på at røret hviler godt nede i sporet på bøyemalen for å unngå deformering.
For å oppnå et nøyaktig resultat er det avgjørende med korrekt oppstilling og forståelse av verktøyets skalaer. Følg denne systematiske fremgangsmåten:
1. Plassering av rørmerke
Plasser røret i bøyetangen slik at det påførte kontrollmerket (målstreken) ligger nøyaktig i flukt med 45°-merket på tangens høyre arm (glidestykket). Dette sikrer at bøyens senter havner nøyaktig der du har målt opp.
2. Kalibrering av nullpunkt
Før du påfører kraft, må du kontrollere at verktøyet er i utgangsposisjon. Sjekk at 0-merket på glidearmen står eksakt over 0-merket på bøyehodet. Enhver avvik her vil forplante seg som en målefeil i det ferdige resultatet.
3. Utførelse av bøyeprosessen
Press håndtakene jevnt sammen i en kontrollert bevegelse. Stopp presset i det øyeblikket 0-merket på armen står direkte over 45°-merket på selve bøyehodets skala.
4. Kompensering for tilbakefjæring (Finjustering)
Alle metallrør har en viss grad av elastisitet, kjent som "springback".
-
Teknikk: Det er ofte nødvendig å bøye 1–2 grader forbi målstreken.
-
Justering: Når røret løsnes fra tangen, vil det "fjøre" litt ut. Ved behov kan du foreta en manuell etterjustering for å treffe den eksakte vinkelen.
5. Sluttkontroll og kvalitetssikring
Når bøyeprosessen er fullført, skal resultatet verifiseres:
-
Bruk en vinkelhake eller gradskive for å kontrollere at vinkelen er nøyaktig 45°.
-
Kontroller senter-til-senter mål eller totallengde for å sikre at bøyen ikke har forskjøvet seg underveis.
Når du er ferdig med den første 45-graders bøyen, snur du røret og fører det inn i bøyetanga på nytt for å lage den andre bøyen. Deretter gjentar du samme framgangsmåte som ved første bøy. Det er viktig å kontrollere nøye at den første bøyen står riktig i forhold til gradskiven før du begynner å bøye igjen. Da sikrer du at begge bøyene kommer i korrekt vinkel og at røret får riktig form.
Ferdig bøyd rør 100% 10 cm sleng på røret
