Hvordan velge riktig godkjent avløpsrør
Når du jobber med innvendig avløp i plast, er det lett å tenke at et PP-rør bare er et PP-rør. Men i realiteten er det ikke slik, og egenskapene kan variere betydelig. NS-EN 1451-1:2017+AC:2018 er den sentrale standarden som beskriver de spesifikke kravene til massive, glattveggede PP-rør, rørdeler og komplette systemer for avløp ved både lav og høy temperatur innenfor bygningsstrukturen. I tillegg omfatter standarden også ventilasjonsdelen av selve avløpsanlegget, samt regnvannsledninger som monteres innvendig i bygget.
Det aller viktigste å forstå er at dette først og fremst er en ren produktstandard. Den fastsetter altså hvilke tekniske krav rørene, delene og systemet må oppfylle fra produsentens side, og er ikke ment som en manual for hvordan alt rent praktisk skal monteres steg for steg på byggeplass. Den åpne forhåndsvisningen viser i tillegg at 2017-utgaven inkluderer corrigendumet (rettelsesbladet) EN 1451-1:2017/AC:2018. Dette sikrer at dokumentet er presist oppdatert, da det blant annet korrigerer en spesifikk verdi i standardens tabell 2.
Hva standarden gjelder for
Standarden gjelder PP-rør, PP-rørdeler og systemer for:
-
spillvanns- og avløpsanlegg ved lav og høy temperatur inne i bygninger,
-
spillvanns- og avløpsanlegg både inne i bygninger og nedgravd i grunnen innenfor bygningsstrukturen,
-
ventilasjonsdelen av avløpsanlegg,
-
regnvannsledninger innenfor bygningsstrukturen.
Det betyr at standarden ikke bare handler om et enkelt rett rør, men om hele PP-avløpssystemet innenfor dette bruksområdet.

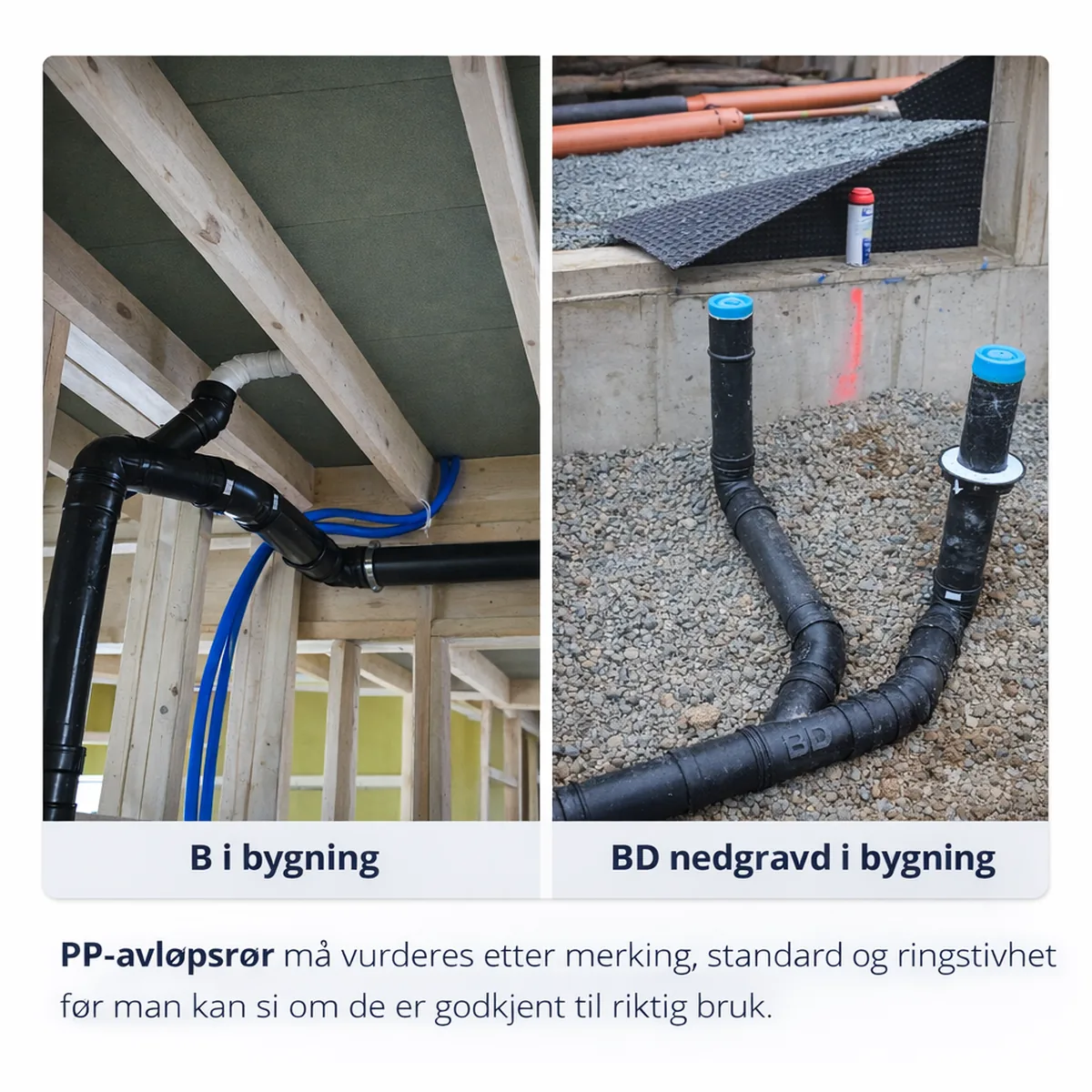

Dette er forskjellen på B og BD
Her ligger noe av det viktigste i hele standarden. Produktene merkes med bruksområdekode:
B = for bruk inne i bygninger
BD = for bruk inne i bygninger og nedgravd i grunnen innenfor bygningsstrukturen.
Standarden sier også at komponenter som skal brukes nedgravd innenfor bygningsstrukturen, må være BD-merket, ha dimensjon 75 mm eller større og nominell ringstivhet på minst SN4.
I praksis betyr det at et PP-rør ikke automatisk kan brukes i gulv eller grunn inne i bygget bare fordi det er grått og 110 mm. Merkingen avgjør bruksområdet. Dette er en direkte praktisk følge av standardens B/BD-inndeling.
Hvilke typer PP-produkter standarden omfatter
Den åpne standardomtalen beskriver at EN 1451-1 gjelder for solid-wall polypropylene (PP) pipes, fittings and the complete system. Offentlig sammendrag viser også at standarden dekker rør og deler for innvendig avløp og produkter som kan brukes både i bygget og nedgravd innenfor bygningsstrukturen.
Oversatt til vanlig språk betyr det at standarden omfatter selve rørene, rørdelene og systemet som helhet, så lenge de er laget for dette PP-avløpsområdet.
Hva standarden stiller krav til
Åpne kilder viser at standarden fastsetter krav til rør, rørdeler, systemet som helhet, testparametere for prøvemetoder, merking og ulike størrelser/serier. 2017-utgaven la også til nye dimensjoner 250 mm og 315 mm, harmoniserte slagfasthetskrav for BD-bruk, beskrev bruk av ikke-jomfruelig PP i et nytt vedlegg og la til et nytt vedlegg om produktstandarder.
AC:2018 er en rettelse til 2017-utgaven. Åpne kilder oppgir at corrigendumet blant annet gjelder en endring i tabell 2, og Standard Norge-visningen bekrefter at NS-EN 1451-1:2017/AC:2018 er den norske korrigeringen av denne standarden.
Praktisk eksempel: Kan Biltema avløpsrør 110 mm x 2 m brukes?

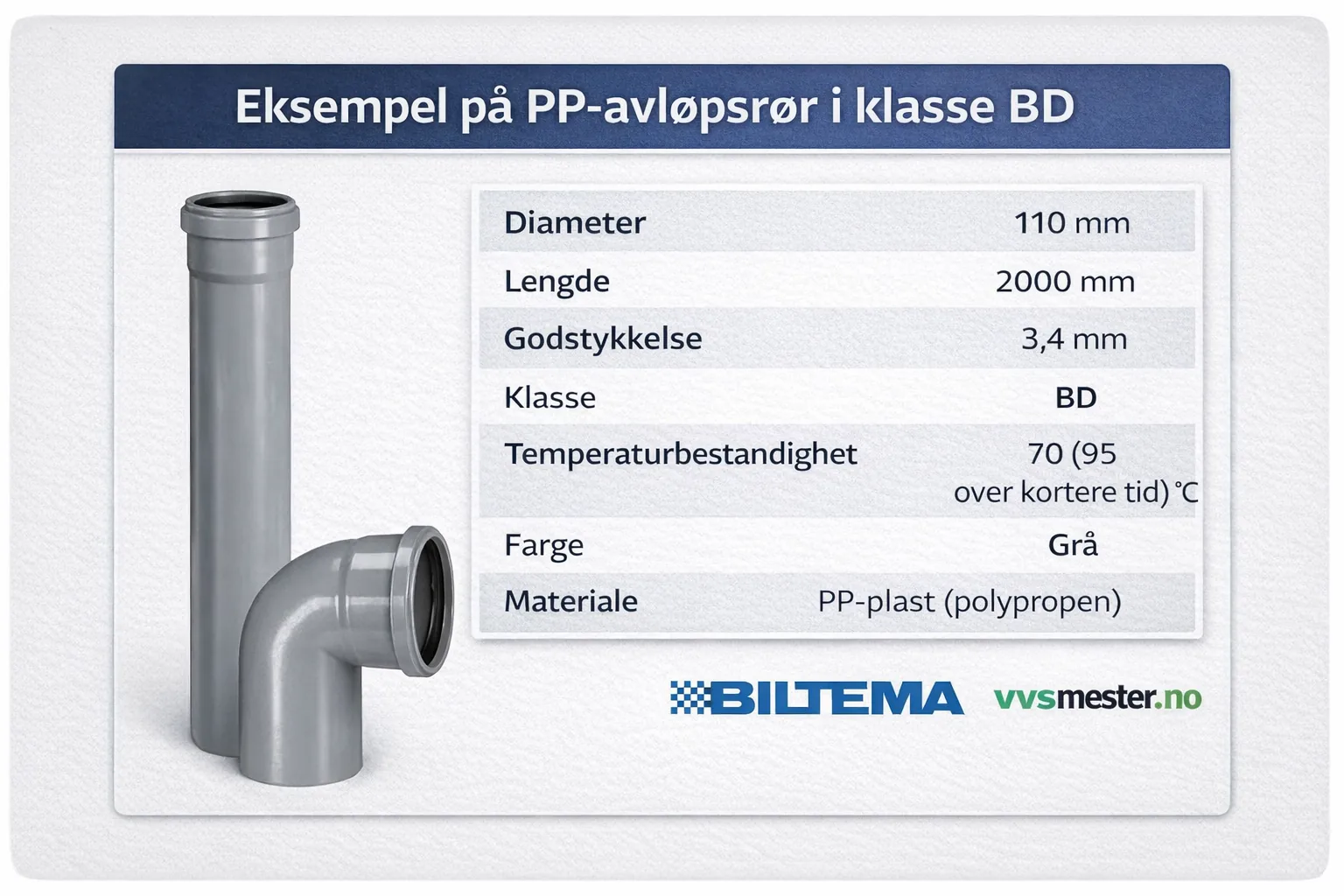

Som eksempel kan vi se på Biltema Avløpsrør, 110 mm x 2 m. Biltema plasserer produktet i kategorien Innendørs avløp, grå 110 mm, og produktsøket viser disse tekniske dataene: diameter 110 mm, lengde 2000 mm, godstykkelse 3,4 mm, klasse BD og temperaturbestandighet 70 °C (95 °C over kortere tid).
Når vi holder dette opp mot standarden, ser vi følgende:
Biltema-røret er 110 mm, altså større enn minimumskravet 75 mm for komponenter som kan brukes nedgravd innenfor bygningsstrukturen. Biltema oppgir også at røret er i klasse BD, som er den bruksområdekoden standarden krever for denne typen bruk. Standarden krever i tillegg minst SN4 for nedgravd bruk innenfor bygget, men den oppgitte produktvisningen for røret viser ikke SN-verdi i de åpne dataene jeg fant. Derfor kan vi si at røret ser ut til å passe godt til innvendig avløp, og at det ser ut til å være laget for BD-bruk, men en helt endelig vurdering for nedgravd bruk bør bygge på full produktdokumentasjon eller merking på selve produktet som også bekrefter ringstivheten.
Hva Biltema-røret kan brukes til i praksis
Ut fra produktplasseringen og spesifikasjonene kan dette røret brukes til innvendig avløp i bygninger, for eksempel soil, stamme, ventilasjon og andre avløpsføringer i et grått PP-system. Det følger både av Biltemas egen produktplassering og av at standarden dekker PP-avløp for bruk inne i bygninger.
Det kan også være aktuelt til nedgravd bruk innenfor bygningsstrukturen, fordi Biltema oppgir klasse BD og røret er 110 mm. Men siden standarden også krever minst SN4, og denne verdien ikke fremgår av den åpne Biltema-visningen jeg har brukt, bør akkurat det punktet sjekkes i datablad, produktmerking eller produsentdokumentasjon før man konkluderer helt.
Det er derimot ikke grunnlag her for å behandle dette som et vanlig utvendig grunnavløpsrør utenfor bygget bare fordi det er 110 mm. Biltema markedsfører det som innendørs avløp, grå, og standarden vi sammenligner mot handler om bruk innenfor bygningsstrukturen.
Enkel vurdering av eksempelet
Biltema Avløpsrør 110 mm x 2 m passer godt som eksempel på et PP-rør for innvendig avløp etter EN 1451-1. Biltema oppgir at røret er BD-klassifisert, og dimensjonen 110 mm er over minimumskravet i standarden for komponenter som kan brukes nedgravd innenfor bygget. Det som fortsatt bør kontrolleres før man bruker det nedgravd i gulv eller grunn inne i bygget, er dokumentasjon på kravet om minst SN4, siden akkurat det ikke fremgår av den åpne produktteksten jeg fant.
Kort oppsummert
NS-EN 1451-1:2017+AC:2018 er standarden for PP-avløpsrør, rørdeler og systemer for avløp ved lav og høy temperatur innenfor bygningsstrukturen. Den skiller mellom B og BD, og for nedgravd bruk innenfor bygget kreves blant annet BD, dimensjon minst 75 mm og ringstivhet minst SN4. Biltema Avløpsrør 110 mm x 2 m er oppgitt som BD og 110 mm, så det passer godt som eksempel på et rør for innvendig avløp og mulig BD-bruk, men SN4 bør bekreftes i full dokumentasjon før man konkluderer helt om nedgravd bruk innenfor bygget.
Vanlige spørsmål om avløpsrør i gulv og bygninger
Her finner du korte svar på det mange lurer på om B- og BD-merking, ringstivhet, standard og hvilke PP-avløpsrør som kan brukes hvor.
B betyr at røret er beregnet for bruk inne i bygninger. Dette er typisk aktuelt for innvendige avløpsføringer der røret ikke skal ligge nedgravd i grunnen innenfor bygget.
BD betyr at røret er beregnet for bruk inne i bygninger, og at det også kan være aktuelt nedgravd i grunnen innenfor bygningskonstruksjonen, så lenge øvrige krav er oppfylt.
Nei. Det er ikke nok å se på farge eller diameter alene. Et avløpsrør må vurderes ut fra merking, standard, tekniske data og dokumentasjon. Det er nettopp derfor B- og BD-merking er viktig.
Du bør sjekke bruksområde, merking på røret, hvilken standard produktet er laget etter, dimensjon, ringstivhet der det er relevant og produktdokumentasjon/datablad. Først da kan man vurdere om røret er riktig til akkurat den installasjonen.
Ringstivhet sier noe om hvor godt røret tåler belastning uten å deformeres. Dette er spesielt viktig når røret skal brukes i situasjoner der det stilles høyere krav til styrke, for eksempel ved nedgravd bruk innenfor bygningen.
Nei. Selv om dimensjonen er viktig, er den ikke nok alene. Det må også være riktig merking og riktig produktdokumentasjon for bruken. Et rør kan ha riktig størrelse, men fortsatt være feil til stedet det skal monteres.
Ja. Et BD-merket rør er beregnet for bruk inne i bygninger, og kan i tillegg være aktuelt der røret skal ligge nedgravd i bygningen, dersom kravene ellers er oppfylt.
Ikke nødvendigvis. Innvendige PP-avløpsrør må ikke automatisk behandles som vanlige utvendige grunnavløpsrør. Man må alltid se på hva røret faktisk er laget for, og hva produktets merking og dokumentasjon sier.
